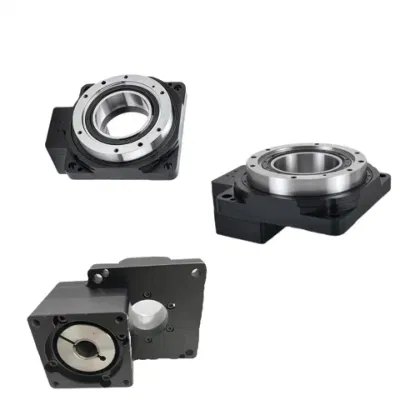

Dispositivo di posizionamento e segmentazione del riduttore a piattaforma cava di precisione

Scopri il nostro Dispositivo di posizionamento e segmentazione del riduttore a piattaforma cava di precisione. Siamo una fabbrica specializzata nella produzione di attrezzature di precisione.
Richiede una citazione

Dettagli prodotti

  • Panoramica
  • Imballaggio e spedizione
Panoramica

Informazioni di Base.

Model No.
RPA060-10
Elaborazione del commercio
Elaborazione con materiale in dotazione
Certificazione
ISO9001: 2000
Su misura
Su misura
Specifiche
RPA60-10
Marchio
PLANETX
Origine
China
Codice SA
8483409090

Descrizione del Prodotto


Imballaggio e spedizione



Dispositivo di posizionamento e segmentazione del riduttore a piattaforma rotante cava di precisione


Dongguan Planetx Transmission Equipnenit Co, Ltd
si basa sul settore dell'automazione industriale globale
le saie dei riduttori planetari, le piastre rotanti cave,
Un produttore specializzato in R&S, produzione e.
 e riduttori speciali. Appartiene a "National High-tech

Azienda". La sede centrale e il centro di produzione si trovano nella città di Dongguan, nella provincia di Guangdong, conosciuta come la "fabbrica mondiale", e ci sono centri di servizio e magazzini di transito a Pechino. Shanghai, Chengdu e altri luoghi.
I membri del team principale dell'azienda hanno più di dieci anni di esperienza nel settore della trasmissione e della lavorazione degli ingranaggi e sono bravi a risolvere una varietà di ingranaggi interni ed esterni e soluzioni di elaborazione. L'azienda ha sintetizzato un set completo di "sistema di gestione della qualità della trasmissione" per garantire la precisione relativa di ciascun componente dopo la combinazione, e fornire elevata velocità di passaggio e alta efficienza per l'intera macchina per lasciare la fabbrica. Utilizziamo software informatici avanzati per la progettazione e la dimostrazione, Uniti ad anni di esperienza nella trasmissione meccanica e nel movimento
controllo, per fornire soluzioni di movimento e controllo globali. I nostri prodotti hanno le caratteristiche di alta precisione, grande coppia di appoggio, lunga durata, bassa rumorosità, funzionamento stabile, Versatilità e manutenzione elevate la qualità è la base della sopravvivenza aziendale. Forniamo al mercato prodotti stabili e di alta qualità e forniamo un'automazione più ottimizzata
soluzioni. Prendere sempre "la domanda degli utenti" come scopo aziendale, prendere "scientifica e.
Innovazione tecnologica" come fondamento dello sviluppo dell'azienda e implementazione dell'ISO
gestione del sistema di gestione della qualità in tutti gli aspetti dell'azienda.
I nostri prodotti sono ampiamente utilizzati nel settore aerospaziale, macchine utensili CNC, attrezzature per taglio e saldatura, macchine per la stampa e la tintura tessile macchinari per il confezionamento, macchine per alimentare, macchinari per la stampa medicale, sistemi di comunicazione radardata, robot, bracci robotici, attrezzature per materiali compositi, test di precisione
Strumenti, macchine per test, macchine per plastica, macchine per vetro, macchine per estrazione del carbone, macchine per sollevamento, macchine per metallurgia, macchine per costruzione e altri settori.
Il processo di ricerca del nostro successo è il processo di sublimazione continua del nostro rapporto con voi. Il successo dell'azienda è inscindibile dal supporto e dall'aiuto a lungo termine di molti clienti e amici. Di fronte al futuro, vi serviremo di più. Dongguan Planetx Transmission Equipment Co., Ltd. Andrà di pari passo con voi per creare brillante!
https://cbc236daf94c567b.en.made-in-china.com/company-Dongguan-PLT-Transmission-Equipment-Co-Ltd-.html
Piattaforma rotante cava RPA200:

Il riduttore a piattaforma rotante utilizza denti elicoidali ad albero parallelo e cuscinetti a rulli incrociati per trasportare il carico, in modo da realizzare la filettatura cava, la decelerazione e aumentare il momento di inerzia. Questo tipo di riduttore può essere utilizzato direttamente come supporto di rotazione, con una precisione di rotazione inferiore a 20 secondi di arco. È ampiamente utilizzato nell'industria elettronica 3C e nelle macchine utensili di precisione. I rapporti di velocità del riduttore della piattaforma rotante sono 5, 10, 15 e 18. È necessario sviluppare nuovamente altri rapporti di velocità. Utilizzare il motore da 50 watt a 750 watt. I numeri di frame sono 60, 85, 130 e 200.
Campo di applicazione della piattaforma rotante: La piattaforma rotante è caratterizzata da sovraccarico, elevata precisione di rotazione e misurazione del gioco ridotto. Le sue categorie di prodotti comprendono il tipo di albero e il tipo di albero laterale, esistono tre tipi di strutture ad angolo retto, che sono applicabili principalmente a bracci meccanici, giradischi a CNC, meccanismi di allineamento, radar militari, automazione, misurazione e campi che richiedono un'elevata precisione negli esperimenti. Fasi di selezione della piattaforma rotante:
1. Selezionare la dimensione della tavola rotante in base alla dimensione del pezzo; 2. Determinare il modello in base alle dimensioni della tavola rotante; 3. Selezionare il rapporto di riduzione in base alla velocità e alla coppia; 4. Selezionare la modalità di posizionamento in base alla modalità di installazione; 5. Selezionare la precisione in base alle condizioni di lavoro.
La piattaforma rotante cava può essere utilizzata per:
1. Tavola rotante nella trasformazione dell'automazione della linea di produzione;
2. Mandrino rotante in macchina per marcatura o incisione laser;
3. L'asse di rotazione nel meccanismo di allineamento di precisione;
4. Giunto manipolatore di carico leggero;
5. Trasmissione diretta ad alta precisione;
6. Elevata precisione, coppia elevata, elevata rigidità, facile da usare, con motore passo-passo ad anello chiuso ad alte prestazioni;
La piattaforma rotante cava è un vuoto nel mercato attuale, sostituendo direttamente lo sdoppiatore a camme e il motore DD. La piattaforma rotante cava è una piattaforma rotante digitale con elevata precisione di posizionamento. Ha il vantaggio di un basso costo e di un'elevata precisione e occupa un mercato forte nella categoria delle piattaforme rotanti
Precision Hollow Rotating Platform Reducer Positioning and Segmentation Device
Precision Hollow Rotating Platform Reducer Positioning and Segmentation Device
Modello Unità RPA060 RPA085 RPA130 RPA200 RPA280 RPA450 Rapporti
Coppia di uscita nominale Nm 6.0 35.0 - - - - 5
    3.5 18.0 50.0 90.0 150.0 450.0 10
 -   7.5 - - - - 15
 -   - 25.0 50.0 - - 18
Arrestare la coppia di guasto Nm 3 *Torqute nominale
Coppia senza carico   0.1

0.18 0.6 1.2 1.8 2.6
Tipo di carico   Cuscinetto a rulli incrociati
RPA6028
Cuscinetto a rulli incrociati
RPA8533
Cuscinetto a rulli incrociati
RPA13062
Cuscinetto a rulli incrociati
RPA200100
Cuscinetto a rulli incrociati
RPA280150
Cuscinetto a rulli incrociati
RPA450150

Forza radiale massima consentita N 1800 4500 8000 12000 12500 18500
Forza assiale massima consentita N 1800 4500 8000 12000 12500 18500
Nm/arcmin Nm 120 340 1000 2200 3000 4000
Rigidità torsionale Nm/arcmin 2.4 5.8 16.0 28.5 40.0 55.0
Scentratura della superficie terminale della piattaforma mm 0.01 0.01 0.01 0.01 0.02 0.02
Scentratura radiale della piattaforma mm 0.01 0.01 0.01 0.01 0.02 0.02
Precisione di rotazione acrmin 1(±0.5) 1(±0.5) 1(±0.5) 1(±0.5) 1(±0.5) 1(±0.5)
Velocità di uscita nominale giri/min 200 200 200 150 100 100
Velocità massima di uscita giri/min 500 450 350 300 200 200
Peso corporeo Kg 0.55 1.4(1.1) 2.5 8.8 25 40
Cuscinetto di design Kg 10 22 50 120 160 300
Rumore DB 55 55 58 62 65 68
Durata h 20000
Temperatura di esercizio minima ºC +90
Grado di protezione IP IP65
Metodo di lubrificazione   Lubrificazione a lungo termine
Metodo di installazione   Qualsiasi
Direzione di rotazione   Uscita, ingresso inverso
Efficienza a pieno carico % 50%
Certificato di qualifica
Precision Hollow Rotating Platform Reducer Positioning and Segmentation Device





Precision Hollow Rotating Platform Reducer Positioning and Segmentation Device Precision Hollow Rotating Platform Reducer Positioning and Segmentation Device Precision Hollow Rotating Platform Reducer Positioning and Segmentation Device

Precision Hollow Rotating Platform Reducer Positioning and Segmentation Device Partecipare alla condivisione delle esposizioni

Precision Hollow Rotating Platform Reducer Positioning and Segmentation Device



D: Come ottenere un preventivo rapido
R: Fornire le seguenti informazioni quando ci si contatta
  1. Marca del motore
  2. Modello motore
  3. Disegno quotato del motore
  4. Qual è il rapporto di trasmissione
D: Quanto dura la data di consegna
R: Lo installiamo tutti ora, ma ci vogliono 3-5 giorni se non è standard. Non standard 10-15 giorni, a seconda della situazione specifica
D:fornite campioni gratuiti o extra
R: A: È possibile prenotarne uno e acquistarlo su richiesta
